数字程控交换机是如何工作的
发布时间:2019-03-28 18:26 发布作者:admin 浏览次数:

  随着科学技术的不断提升,数字程控交换机的功能也在逐渐增多,越来越多的地方在使用数字程控交换机,但是它被应用到这么多地方,使用者们并不是全都了解它的工作原理,下面沪光通讯就给大家讲解一下它的相关信息。

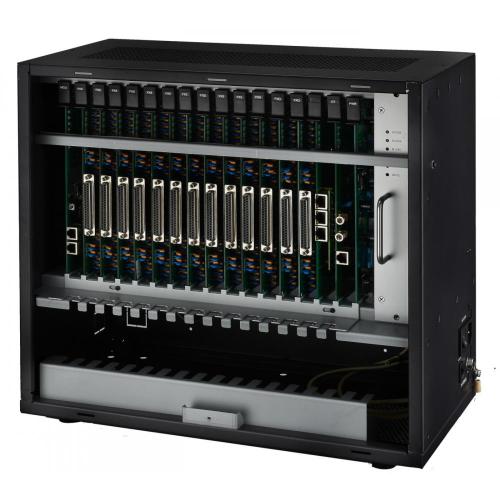

数字程控交换机

  数字程控交换机的核心组成部分即是交换网络,它具有以下特点。

  ( 1 )直接交换数字信号:在多被叫用户的用户电路之间,用户话音都是以数字信号的形式存在,因此不必像模拟交换机那样进行多次数/模和模刁数的转换,而且数字信号,可以方便在集成电路中进行处理,所以可以设计复杂度更高,规模更大的交换网络;


  ( 2 )根据主被叫号码进行交换:在收号完成之后,控制电路会进行号码分析,并根据号码分析的结果产生相应的信息来选择呼叫接续的路由,而经过各交换机建立呼叫路由的过程即是交换的过程,早期的步进式交换机是根据用户的拨号脉冲来选择交换路由;


  ( 3 )时隙交换:交换实际上就是将不同线路,不同时隙上的信息进行交换,对这些不同空间和不同时间信号进行搬移,例如:将入中继线 1 上的 TS5 与出中继线 4 上的 TS18 进行交换



  程控交换机的交换网络根据其组织形式可以分为时分交换网络、空分交换网络以及复合型交换网络几种类型。

  一、 时分交换

  ( 1 )时分交换对应的是 T 接线器(时间接线器 ),它完成的是同一中继线上不同时隙之间的交换;


  ( 2 )组成: T 接线器由话音存储器和控制存储器完成,话音存储器用于存储输人复用线上,各话路时隙的 8 bit 编码数字话音信号;控制存储器用于存储话音存储器的读出或写人地址,作用是控制话音存储器各单元内容的读出或写人顺序;


  ( 3 )依据对话音存储器的读写控制方式不同,又可以分为顺序写入控制读出和控制写入顺序读出两种。


  ① 顺序写入控制读出:话音存储器中的内容是按照时隙到达的先后顺序写入的,但它的读出受到控制存储器的控制,根据交换的要求来决定话音存储器中的内容在哪一个时隙被读出;


  ② 控制写入顺序读出:话音存储器的写入受控制存储器的控制,即根据出中继线的目的时隙来决定入中继线各个时隙中内容被写入话音存储器的位置,而读出则是从话音存储器中顺序依次读出。



  二、空分交换

  ( l )空分交换又称为 S 接线器,功能是完成不同中继线的同一时隙内的交换。


  ( 2 )组成:空分交换器,由交叉结点矩阵和控制存储器组成。交叉结点矩阵为每一人中继线提供了和任一出中继线相交的可能,这些相交点的闭合时刻就由控制存储器控制。空分交换器也包括输出控制和输入控制两种类型。



  三、 复合型交换网络

  对于大规模的交换网络,必须既能实现同一中继线不同时隙之间的交换又能实现不同中继线相同时隙之间的交换,因此需要将时分交换和空分交换相结合组成复合型交换网络。


  (1)TST型交换网络

  (2)STS型交换网络

  (3)多级交换网络(如TSSST等)

  (4)交换网络集成化(集成芯片)
